Construire une étagère murale flottante en bois

Tout est parti d’un mur un peu trop vide dans mon bureau. Crayon en main et idées en tête, j’ai alors imaginé et fabriqué une étagère murale sur mesure, nourrie par des inspirations glanées ici et là au fil de mes explorations sur Internet.

Dans cet article, je partage l’ensemble du projet : les idées, les choix, et toutes les étapes nécessaires pour vous permettre de la reproduire chez vous.

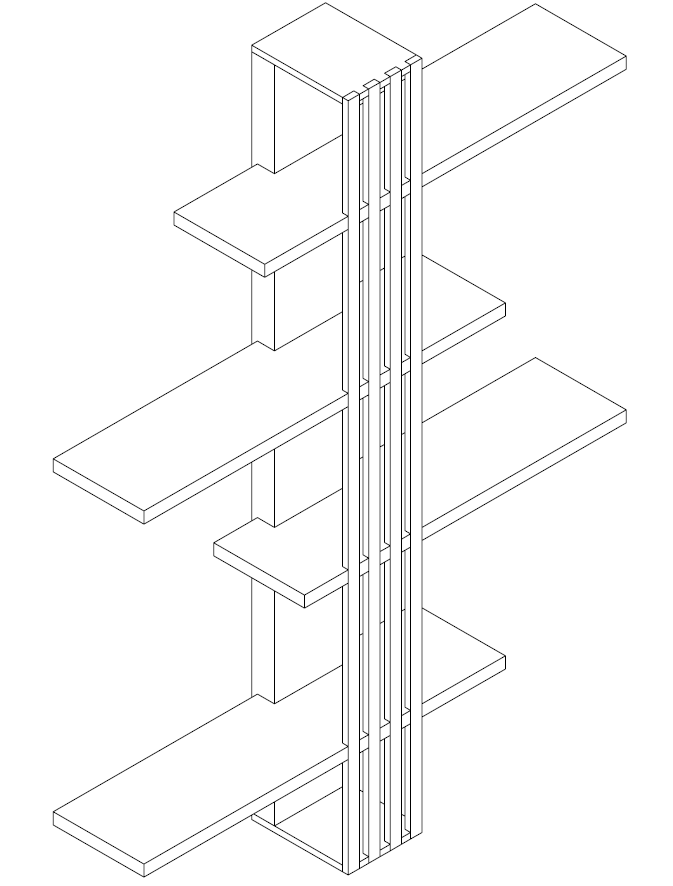

Le modèle

Les fournitures utilisées

Première étape du projet : un détour chez Leroy Merlin pour sélectionner le bois de base indispensable à la réalisation:

Les machines outils utilisées

Comme je travaille à partir de bois brut, rabotage et découpe sont au programme. L’occasion de voir mon petit atelier de menuiserie prendre vie:

La construction

réalisation des étagères

Chaque étagère est construite à partir de 2 planches bruts de 97mm de large juxtaposées et collées.

Mais avant le collage, préparons les planches.

• À l’aide de la scie à onglet, débiter deux planches brutes de 2 m afin d’obtenir 2 × 3 planches de 647 mm (soit 637 mm utiles + 10 mm de marge pour la coupe finale après préparation).
• Dans une troisième planche brute de 2 m, couper ensuite deux planches de 577 mm.
• Procéder au rabotage des 8 planches, en passes successives d’environ 0,5 mm, sur les deux faces, jusqu’à obtenir une épaisseur de 22 mm.
• À la scie sur table, enlever 5 mm sur la largeur de chaque planche afin d’obtenir un chant propre et parfaitement perpendiculaire aux faces.
• Retirer ensuite 12 mm sur le dernier côté brut de chaque planche.
• À ce stade, les 8 planches sont usinées sur leurs quatre faces et mesurent 22 mm d’épaisseur pour 80 mm de largeur.

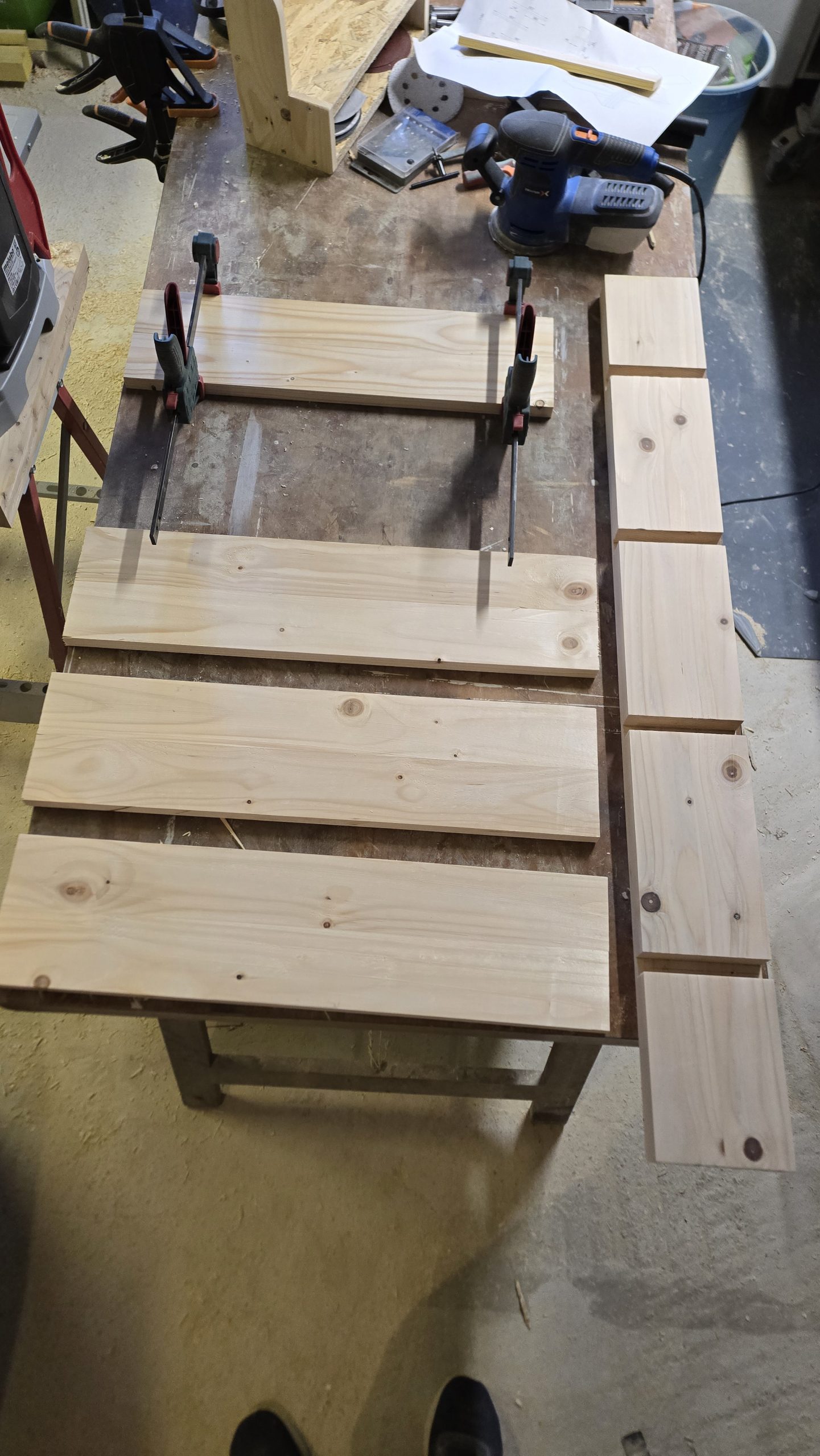

• Coller maintenant les planches de la même longueur 2 à 2. Utiliser des serre-joints pour bien maintenir les 2 planches serrées pendant le temps du séchage.
• Procéder au rabotage de finition des 4 planches, en passes successives d’environ 0,2 mm, sur les deux faces, jusqu’à obtenir une épaisseur finale de 20 mm, conformément au plan.
• À l’aide de la scie à onglet, reprendre les deux extrémités de chaque assemblage afin d’obtenir trois planches de 637 mm et une planche de 567 mm, avec des coupes nettes et parfaitement d’équerre.

L’étape suivante consiste à réaliser, en une seule fois sur les 4 planches, les quatre encoches destinées au passage des baguettes perpendiculaires aux étagères.

• Pour réaliser ces encoches simultanément, commencer par empiler les quatre planches en les décalant les unes par rapport aux autres, conformément au plan de montage :
  • Première planche = 637 mm
  • Deuxième planche = 637mm, empilée sur la première planche et décalée de 360-147=213mm vers la gauche
  • Troisième planche = 567 mm, empilée sur la deuxième planche et alignée sur le bord droit de la première planche
  • Quatrième planche = 637mm, empilée sur la troisième planche et alignée sur le bord gauche de la deuxième planche.
• Une fois l’empilage correctement positionné, le maintenir solidairement à l’aide de serre‑joints ou, à défaut, de ruban adhésif enroulé autour des quatre planches.
• Tracer ensuite les quatre encoches sur la face de la première planche, qui servira de référence pour l’usinage.
• Pour la découpe des encoches, utiliser la scie sur table :
  • régler la hauteur de la lame à la profondeur finale de l’encoche
  • maintenir l’ensemble des quatre planches bien appuyé contre la règle perpendiculaire à la lame
  • faire glisser l’ensemble (planches + règle) sur la lame, en utilisant la règle parallèle pour positionner précisément chaque coupe sur le tracé.
• Chaque passage de la lame enlève une largeur équivalente à son épaisseur. En décalant la règle parallèle d’une largeur de lame à chaque passage, l’encoche est progressivement dégagée sur toute sa largeur, d’une extrémité du tracé à l’autre. Procéder ainsi pour chacune des quatre encoches.

Réalisation du support central

Le support central est réalisé à partir d’un chevron de section 50 × 70 mm. Comme pour les étagères, l’objectif est d’atteindre une largeur finale de 130 mm : pour cela, deux sections de chevron seront juxtaposées et collées (70 mm + 70 mm = 140 mm). Avant de procéder au collage, commençons par préparer les différentes pièces.

• À l’aide de la scie à onglet, débiter dans le chevron de 3 m deux morceaux de 1 190 mm, (correspondant à 1 180 mm utiles + 10 mm de plus pour la mise à longueur finale après préparation).
• Procéder ensuite au rabotage des deux chevrons sur les faces de 50 mm, en passes successives d’environ 0,5 mm, jusqu’à obtenir une épaisseur finale de 45 mm et deux faces parfaitement parallèles.
• À la scie sur table, enlever ensuite 2.5 mm sur chacune des deux faces encore brutes afin d’obtenir deux chevrons parfaitement rectangulaires, de section 45 × 65 mm.
• Toujours à la scie sur table, débiter dans l’épaisseur de 45 mm, une bande de 12 mm sur toute la longueur de chaque chevron.
• On obtient ainsi, à partir de chaque chevron :
  • une pièce de section 12 × 65 mm ;
  • et une pièce de section 30,5 × 65 mm
    (soit 45 − 12 − 2,5 mm, correspondant à l’épaisseur de la lame).
• Coller côte à côte les 2 pièces de section 12x65mm pour obtenir une pièce de section 12x130mm. Utiliser des serre-joints pour bien maintenir les 2 sections serrées pendant le temps du séchage.
• Coller côte à côte les 2 pièces de section 30.5x65mm pour obtenir une pièce de section 30.5x130mm. Utiliser des serre-joints pour bien maintenir les 2 sections serrées pendant le temps du séchage.
• Procéder au rabotage de finition de la section 12 x 130mm en passes successives d’environ 0,2 mm, sur les deux faces, jusqu’à obtenir une section finale de 10 x 130mm.
• Procéder au rabotage de finition de la section 30.5 x 130mm en passes successives d’environ 0,1 mm, sur les deux faces, jusqu’à obtenir une section finale de 30 x 130mm.
• À l’aide de la scie à onglet, reprendre les deux extrémités de chaque section afin d’obtenir 2 sections de longueur 1180 mm avec des coupes nettes et parfaitement d’équerre.
  • Couper la section 30x130mm en 4:
  • 1 morceau 30x130x166mm
  • 2 morceaux 30x130x249mm
  • 1 morceau 30x130x250mm (reste un morceau de 30x130x266mm)
• Coller et visser le morceau 30x130x166mm sur une extrémité de la section 10x130x1180
• Coller et visser le premier morceau 30x130x249 à la suite, en le décalant de l’épaisseur de l’étagère 637mm la plus basse (placer l’étagère entre les 2 morceaux pour être sûr d’avoir le bon écart)
• Coller et visser le deuxième morceau 30x130x249 à la suite du précédent, en le décalant de l’épaisseur de l’étagère 567mm (comme étape précédente)
• Coller et visser le morceau 30x130x250 à la suite du précédent, en le décalant de l’épaisseur de la deuxième étagère 637mm (comme étape précédente)
• Enfin ajuster la longueur du morceau restant pour qu’une fois placé à la suite du précédent, décalé de l’épaisseur de la dernière étagère, il arrive à fleur de l’extrémité de la section 30 x130 mm (1190mm). Coller et visser.
• À l’aide de la scie à onglet, reprendre les deux extrémités du support central ainsi constitué afin d’obtenir 2 sections de longueur 1180 mm avec des coupes nettes et parfaitement d’équerre.

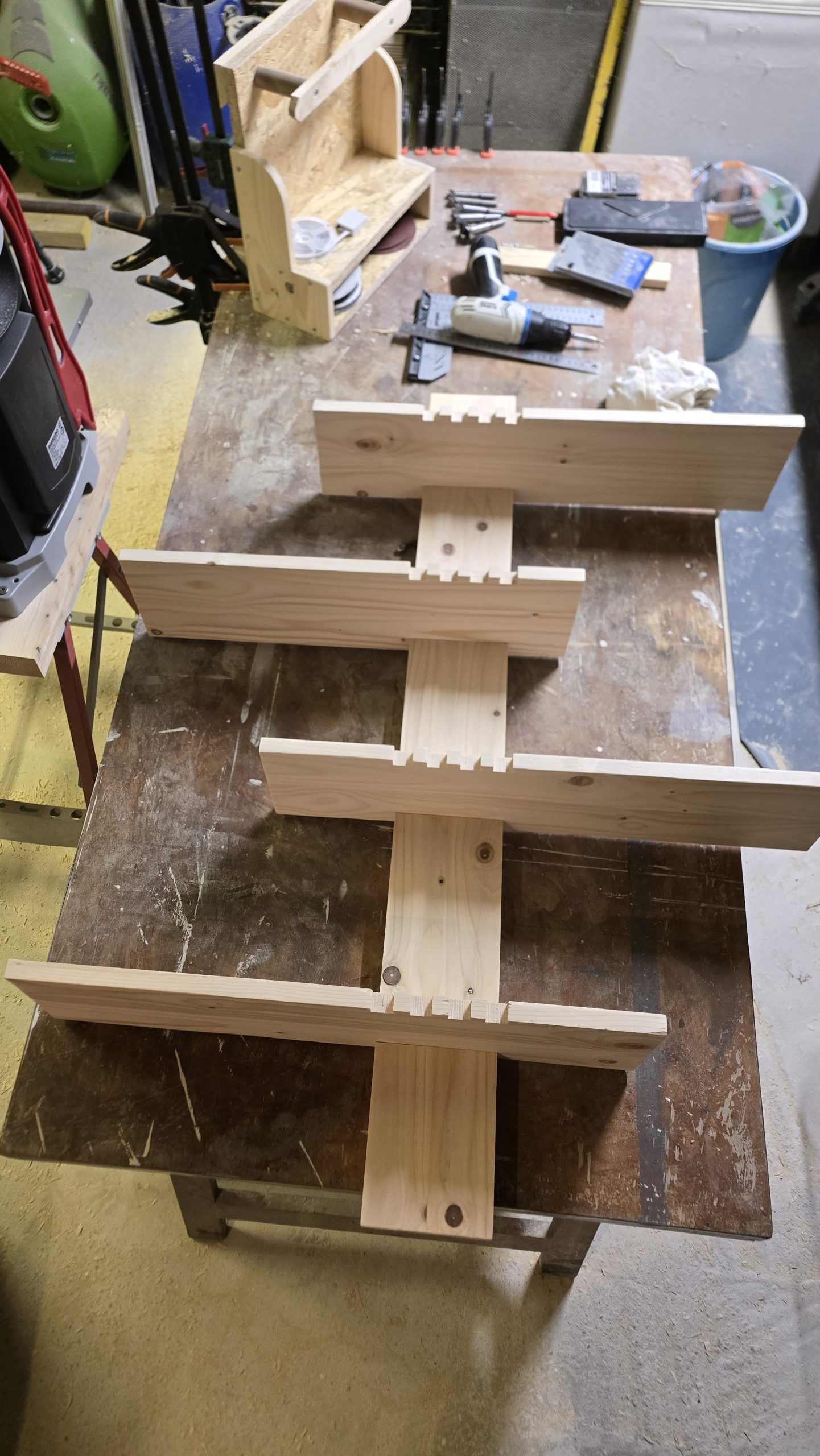

Montage des étagères dans le support central

Les opérations suivantes ont pour objectif de fixer définitivement les étagères au support central, en les vissant et en les collant dans leurs logements respectifs, conformément au plan:

• Percer deux trous aux extrémités de chaque logement du support central, puis chanfreiner les trous côté arrière afin de pouvoir noyer les têtes de vis par la suite.
• Appliquer de la colle à bois dans chaque logement d’étagère du support central.
• Insérer chaque étagère dans son logement, en respectant l’ordre indiqué sur le plan. Positionner chaque étagère de façon à aligner le bord gauche de sa première encoche avec le bord gauche du support central. Pour garantir cet alignement, placer la première baguette verticale dans la première encoche de chaque étagère.
• Maintenir l’étagère en position à l’aide de serre-joints pendant le temps du séchage.
• Fixer définitivement chaque étagère en la vissant par l’arrière, à l’aide de deux vis insérées dans les trous prévus à cet effet.

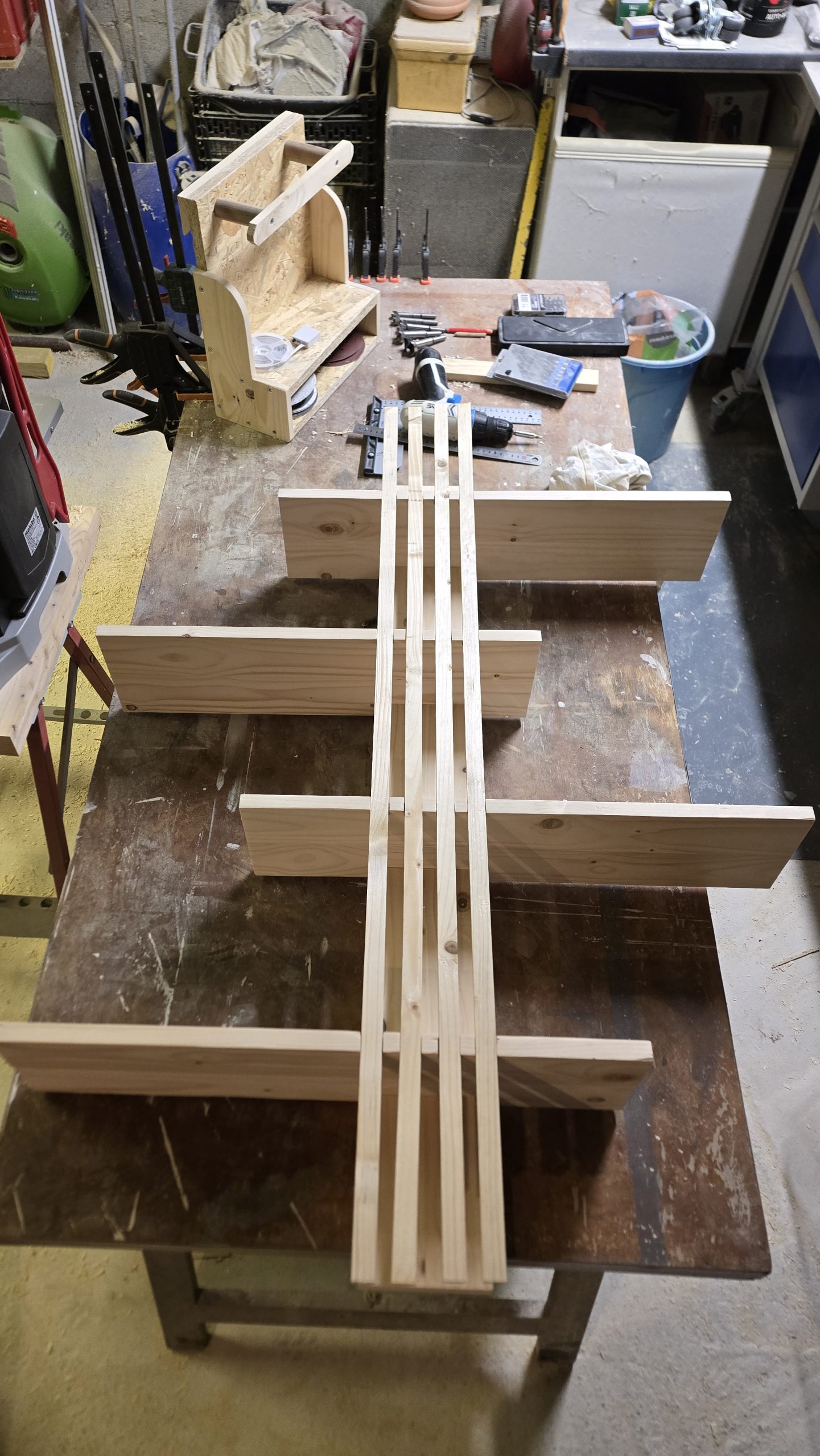

Montage des baguettes verticales

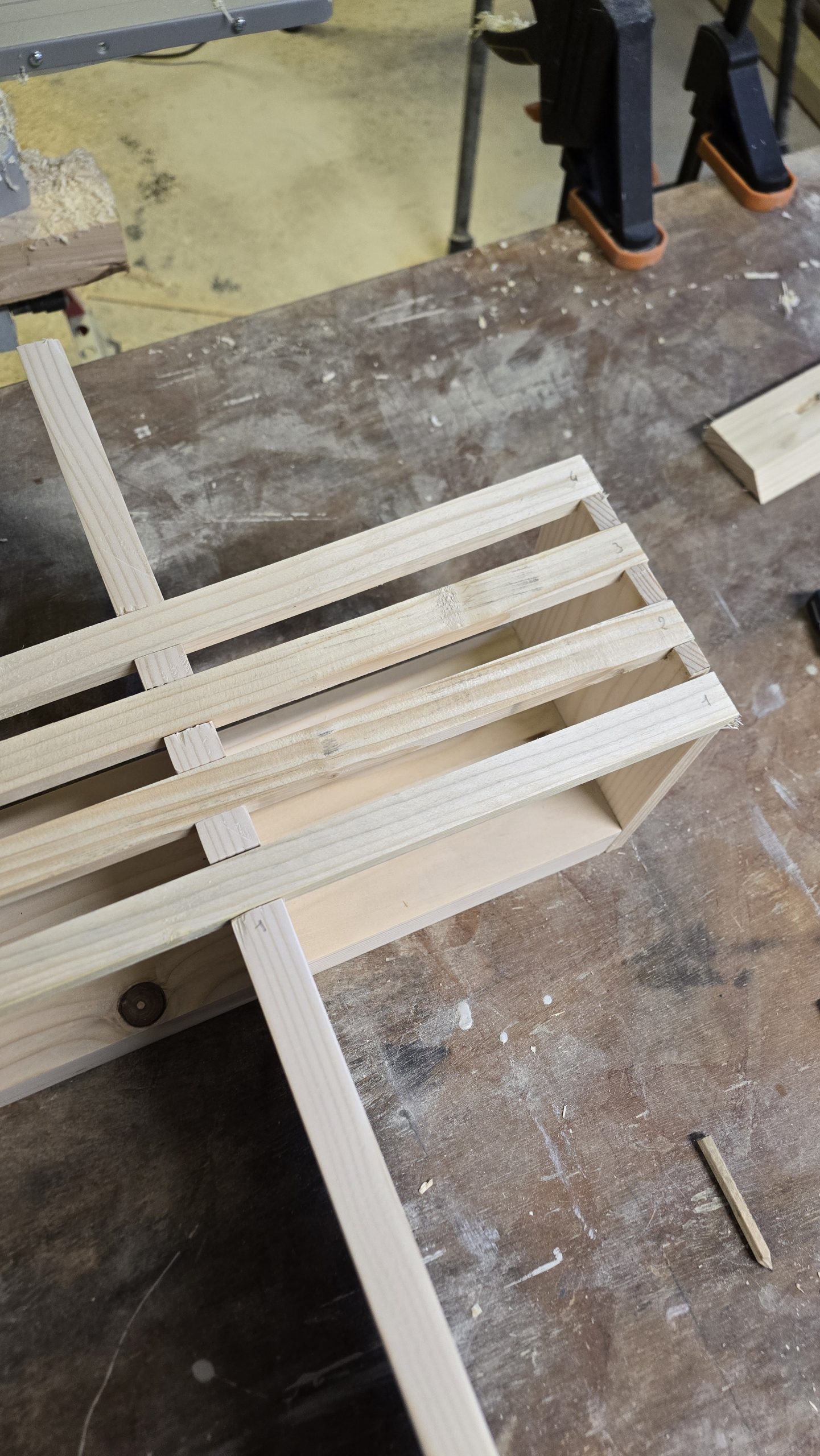

Découper, coller et visser les 2 plaques d’extrémité du support central.

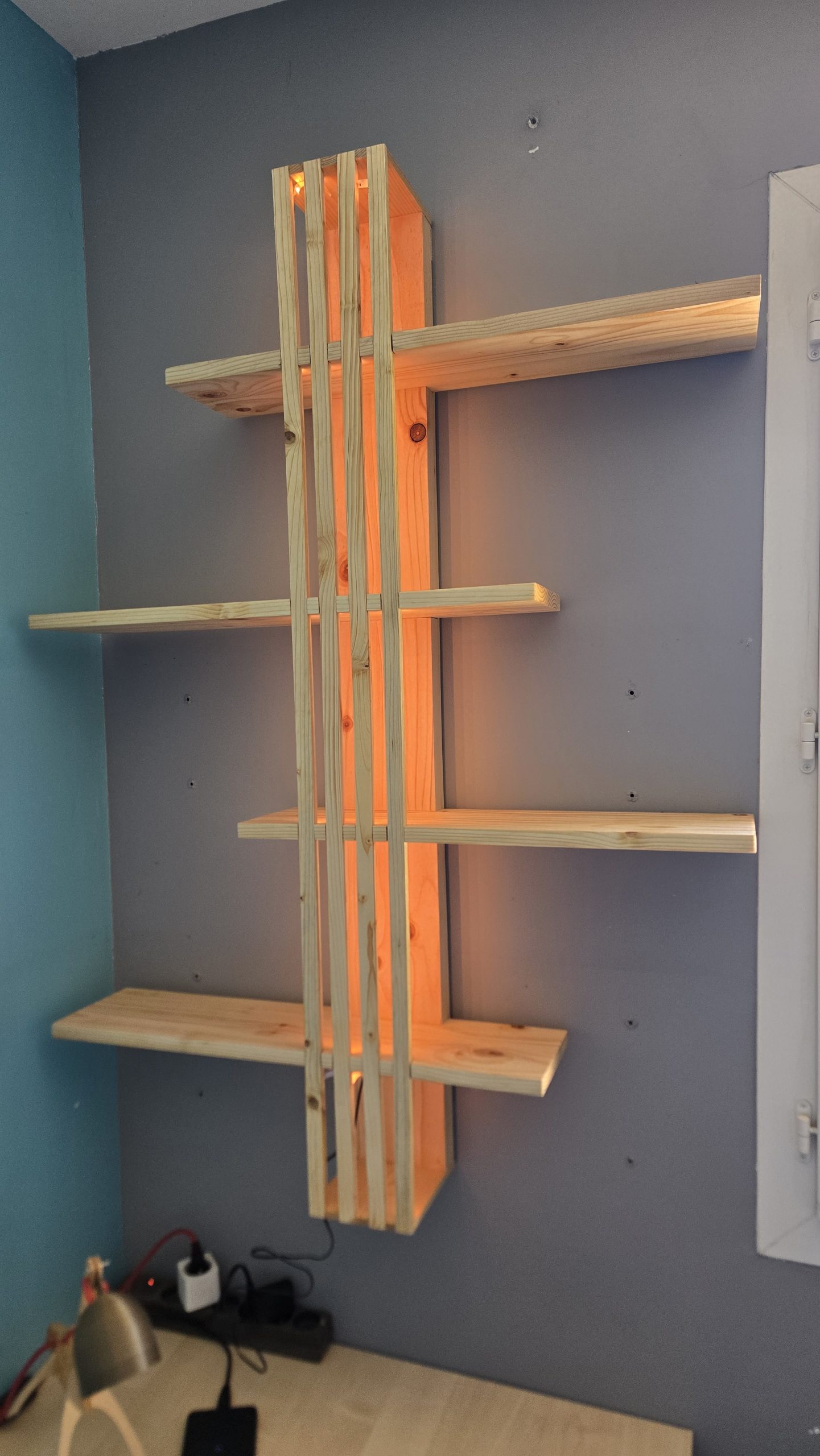

Afin d’apporter un éclairage discret, j’ai ajouté un ruban LED positionné derrière les baguettes verticales (entre la baguette et l’étagère)

J’ai acheté le ruban de 5m ici.

Le ruban LED étant auto-adhésif, je l’ai déroulé puis collé sur toute la longueur de chaque baguette, avant d’insérer et de coller celles‑ci dans les encoches de chaque étagère.

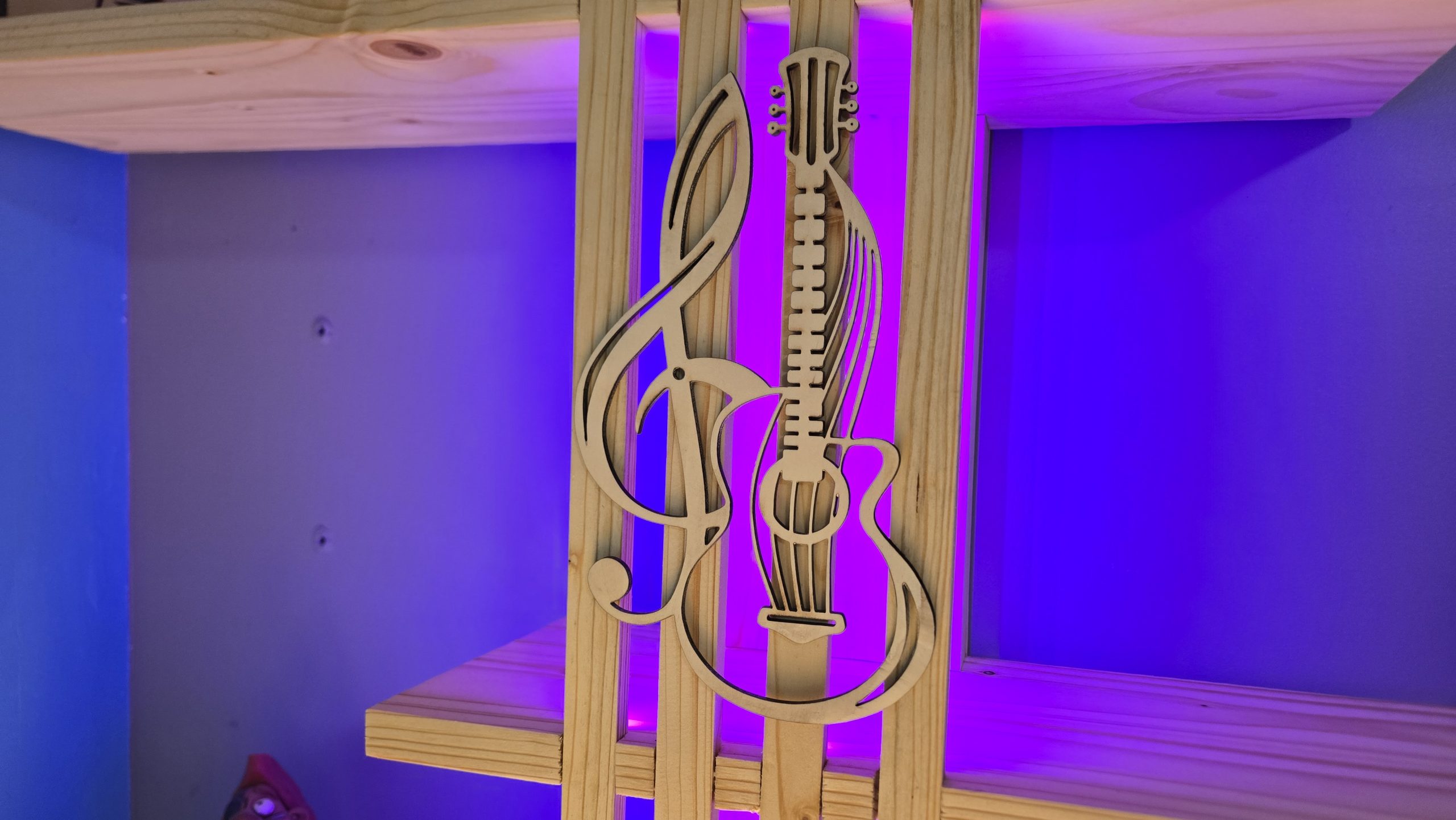

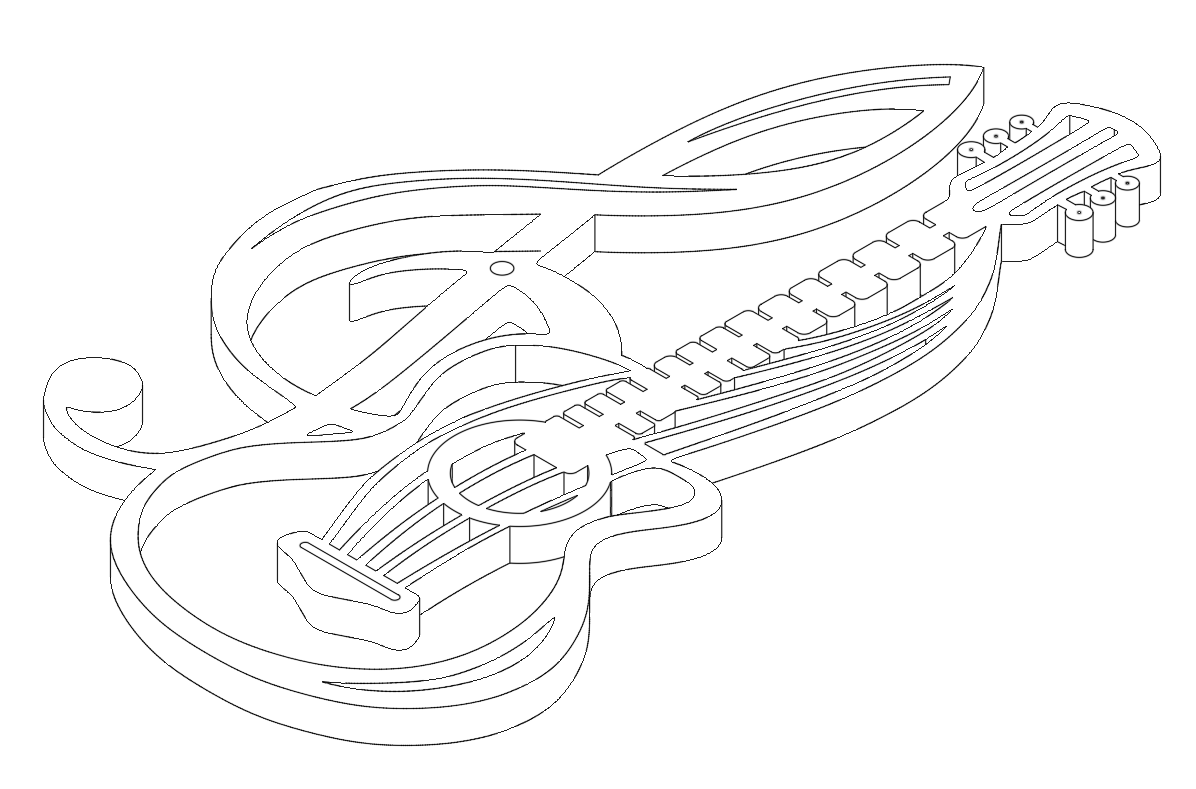

Petite note décorative

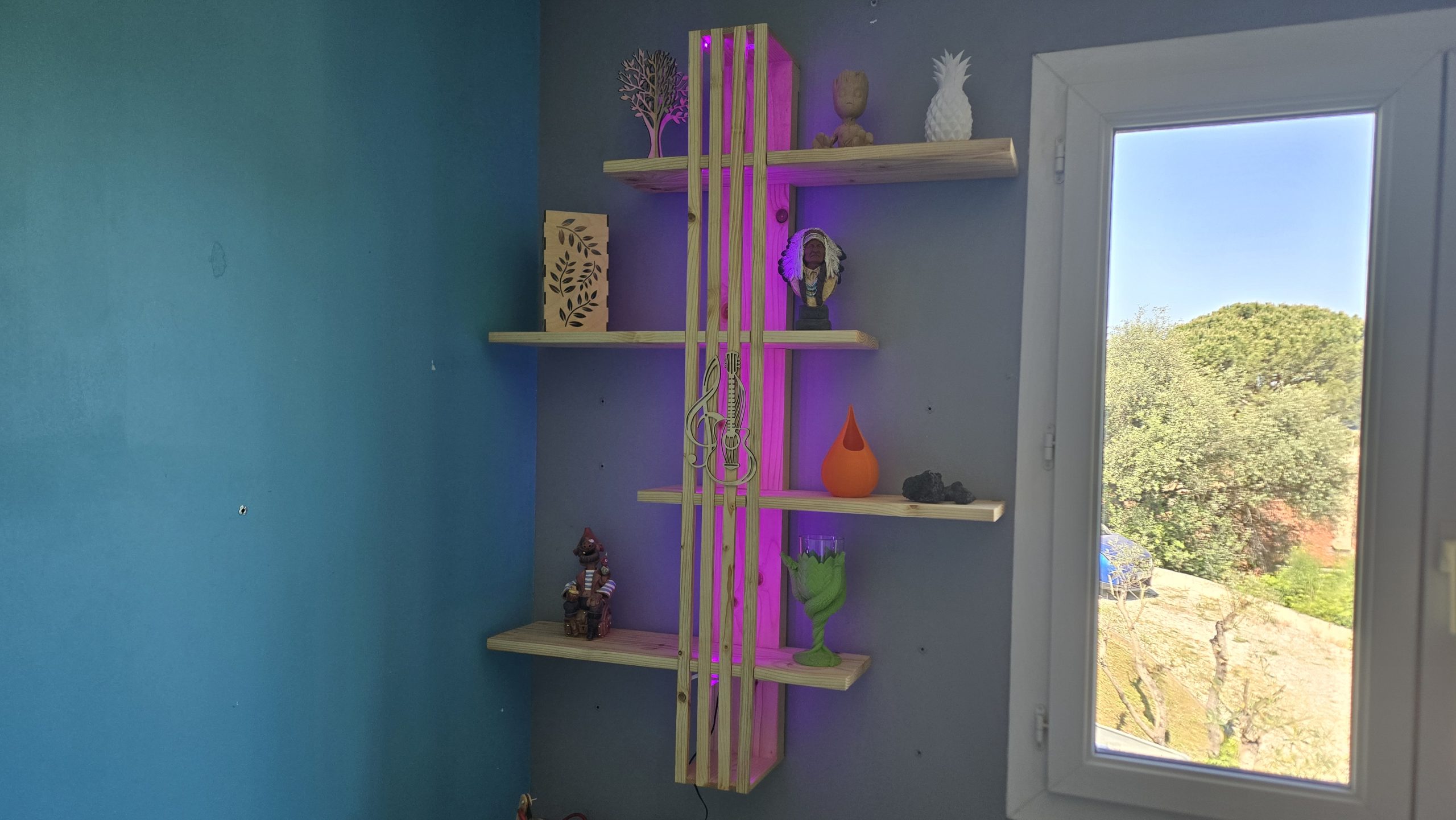

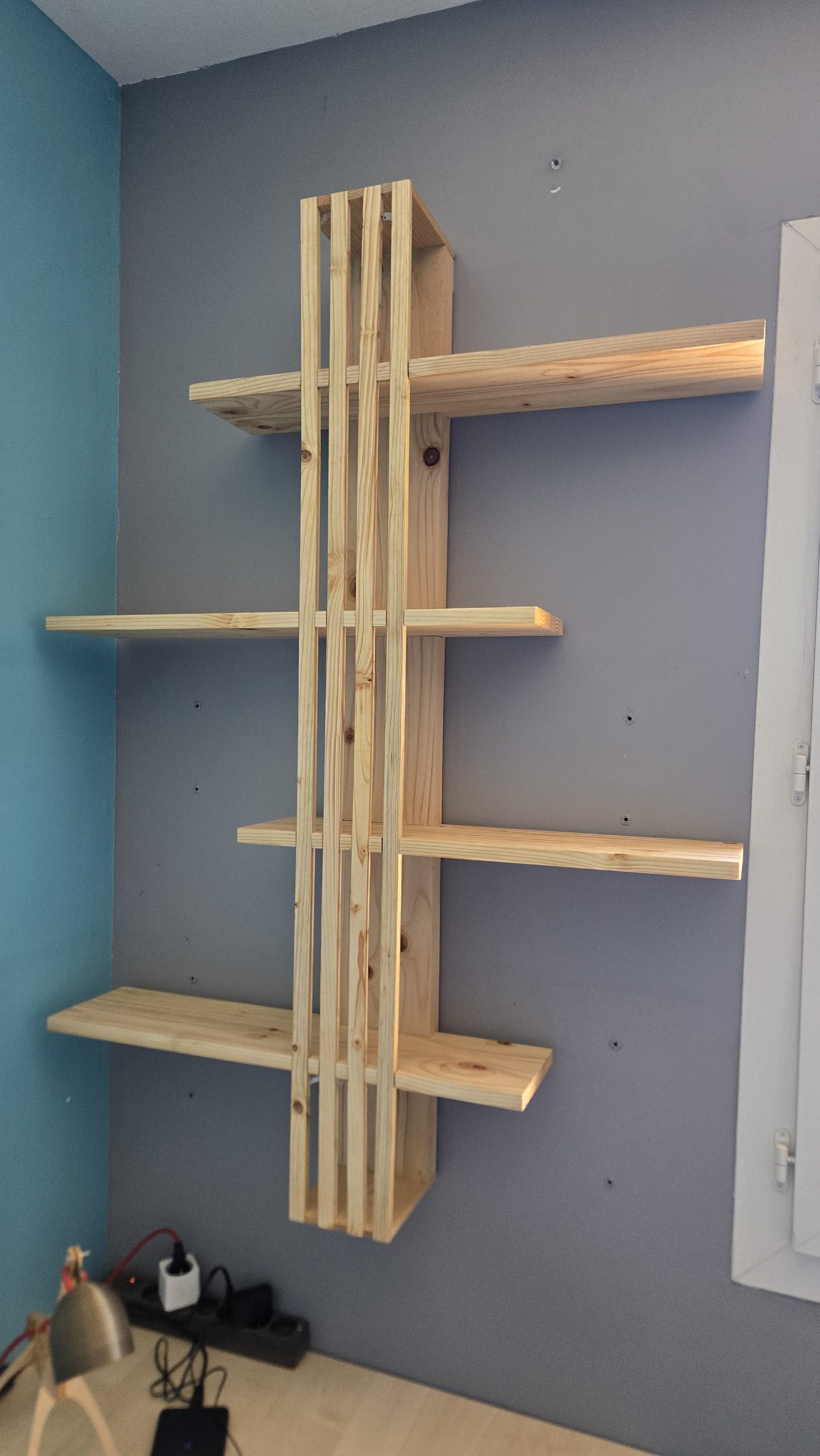

Le résultat

N’hésitez pas à poser vos questions, apporter vos remarques et donner votre avis. Toutes les idées sont les bien venues !
