En quête d’un carrousel à épices, j’ai décidé de le fabriquer moi même. Je vous partage aujourd’hui mes plans et le résultat de ce petit projet.
La création

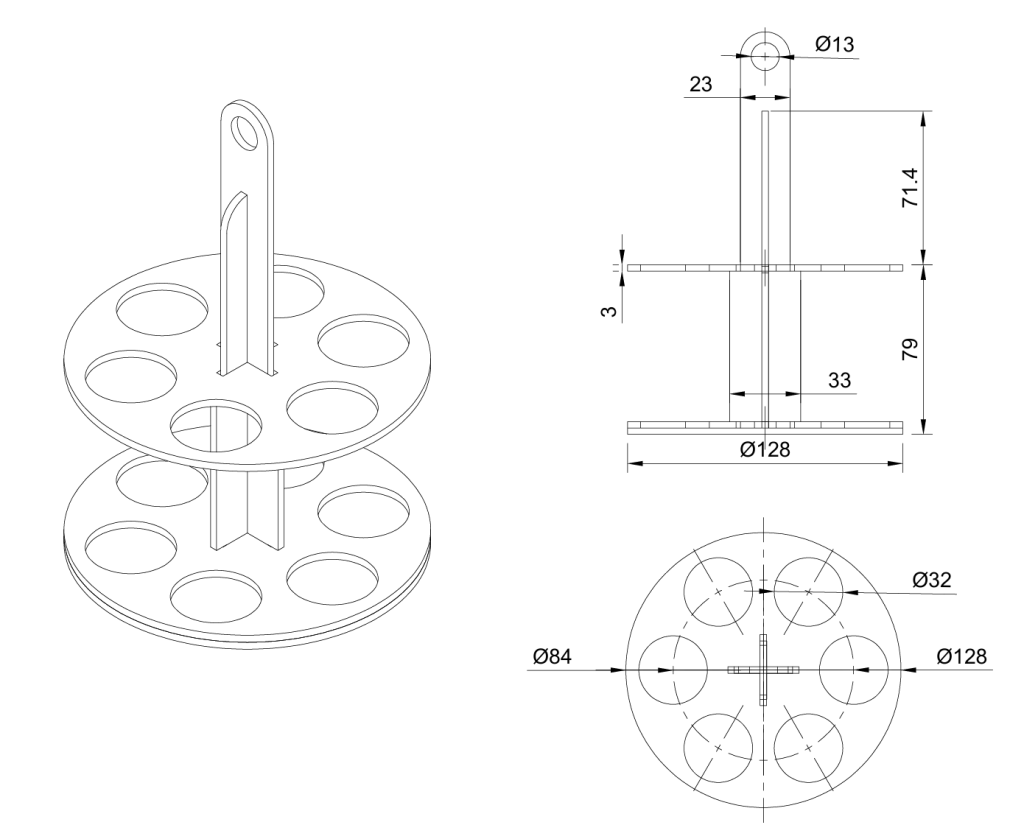

J’ai conçu mon carrousel avec l’excellent logiciel 3D Fusion 360, qui propose une version personnelle gratuite réservée à un usage non commercial. Cette édition, très peu limitée, est mise à disposition par Autodesk pour permettre aux utilisateurs de découvrir la modélisation 3D à travers leurs outils et en assurer la promotion. Une initiative vraiment appréciable pour nous ! De nombreux tutoriels en ligne permettent d’apprendre à maîtriser les outils de ce logiciel puissant et d’exprimer pleinement votre créativité.
Après avoir terminé la modélisation de mon carrousel, j’utilise une fonctionnalité très pratique de Fusion 360 qui permet de projeter la face d’un objet sur un plan pour en générer automatiquement une esquisse. Je peux ensuite exporter cette esquisse en DXF, ce qui me permet d’obtenir un fichier DXF distinct pour chaque pièce.
Ensuite, avec Inkscape (logiciel gratuit et open‑source), j’importe l’ensemble de mes fichiers DXF à l’échelle 1 sur une page au format A3. Une fois la mise en place terminée, j’enregistre cette page A3 au format SVG.
Enfin, j’ouvre ce fichier SVG dans un troisieme et dernier logiciel toujours gratuit et open-source : LaserGRBL. LaserGRBL va convertir mon fichier SVG en un fichier GCode, le langage que mon graveur laser LONGER 5W comprend. Comme je suis en mode découpe, je règle ma machine sur « Constant Power » avec une puissance maximale (100%) et une vitesse de travail de 120mm/min. Ce sont les réglages que j’utilise habituellement pour la découpe de planche de contreplaqué de bouleau de 3mm d’épaisseur (22,70 Euros les 10 planches sur TEMU)
Les six tubes sont en verre, munis d’un bouchon en liège, et offrent une capacité de 80 ml chacun. Leurs dimensions sont de 3 × 15 cm (11,62 euros le lot de 12 sur TEMU)
L’ensemble des fichiers dans le fichier zip ici

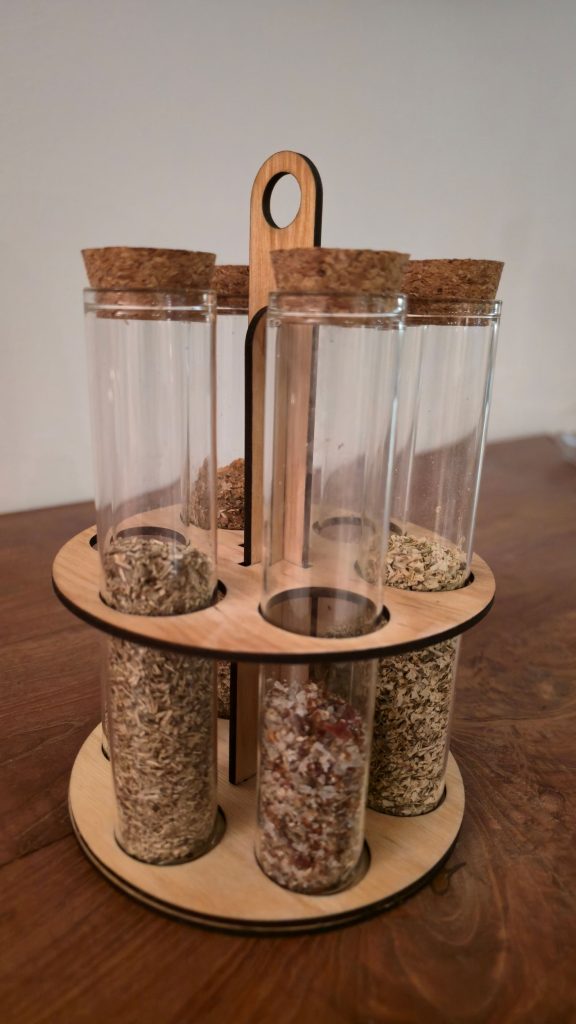

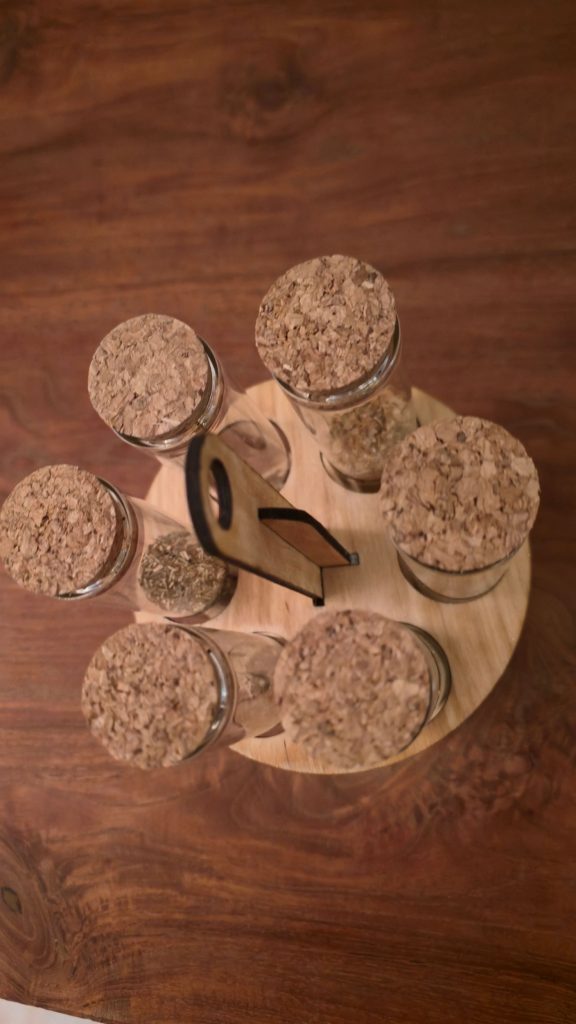

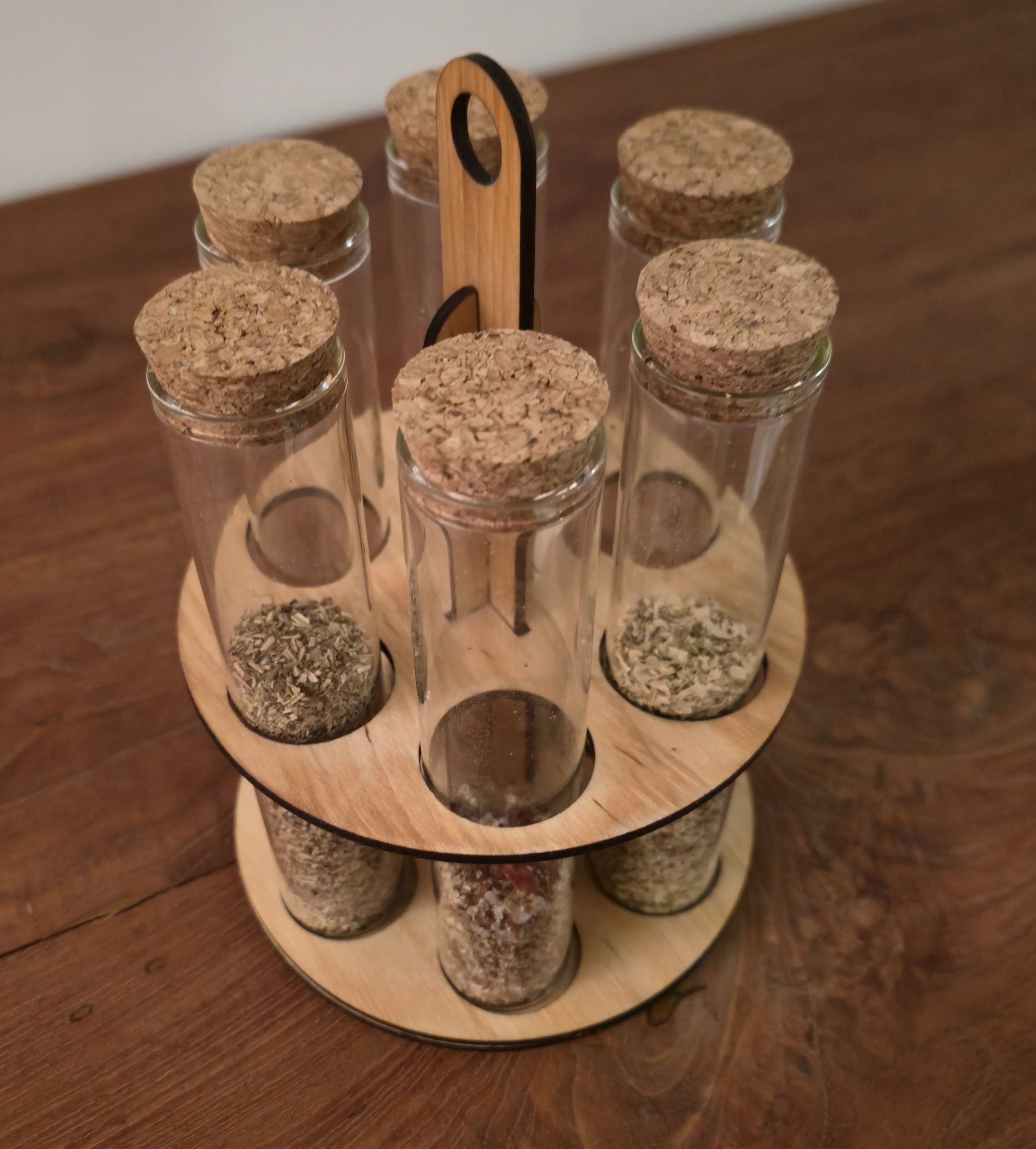

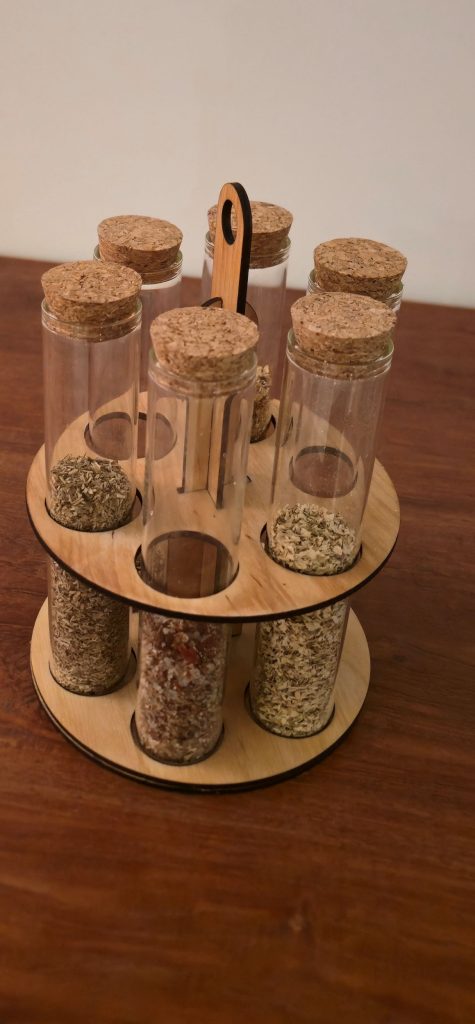

Le résultat
