La forme particulière de cette bouteille en verre « Coca Cola » de 25ml m’a plu. J’ai décidé de la recycler pour en faire le pied d’une petite lampe de chevet. Voici le résultat.
Le modèle

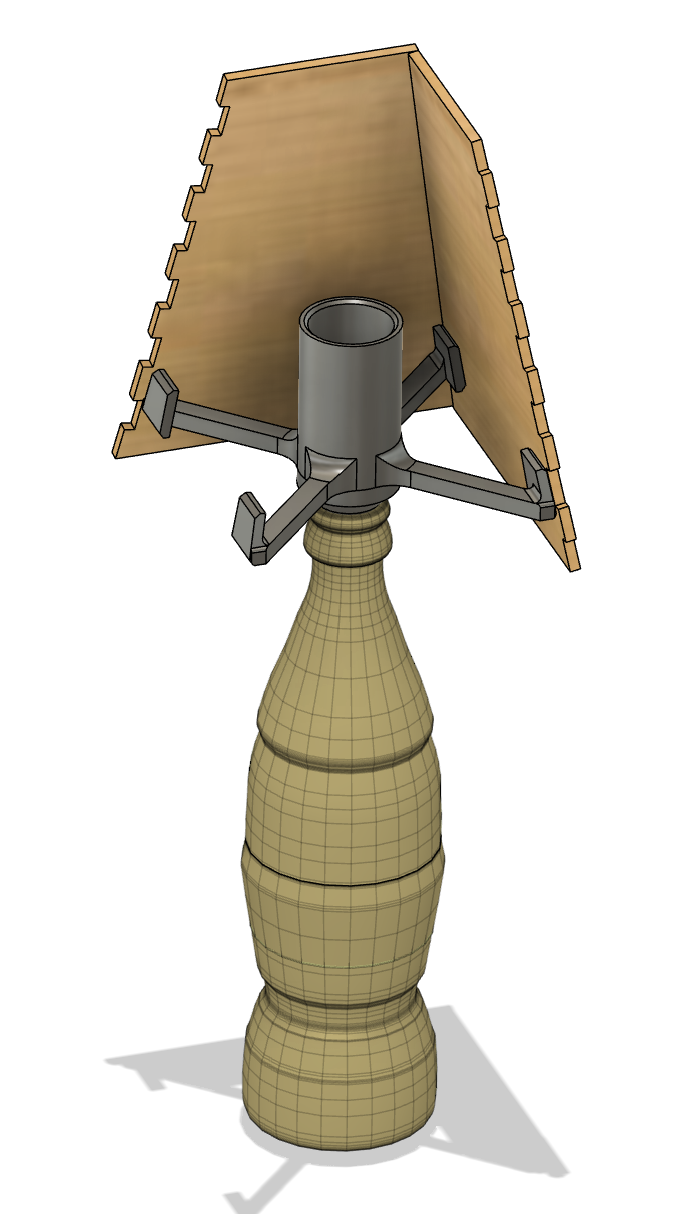

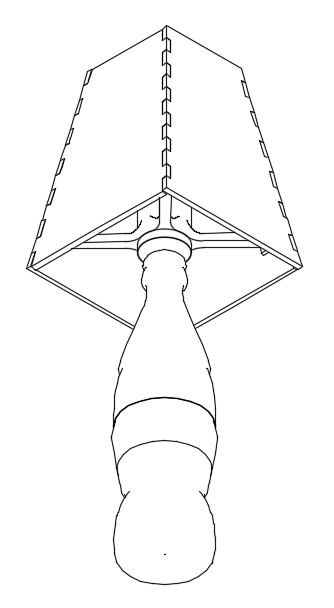

Après quelques heures de modélisation, ci dessous un aperçu virtuel du résultat

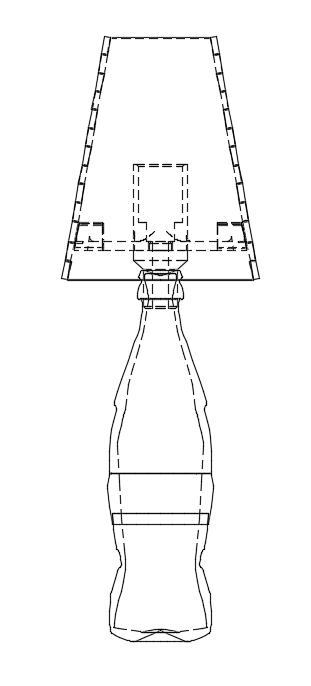

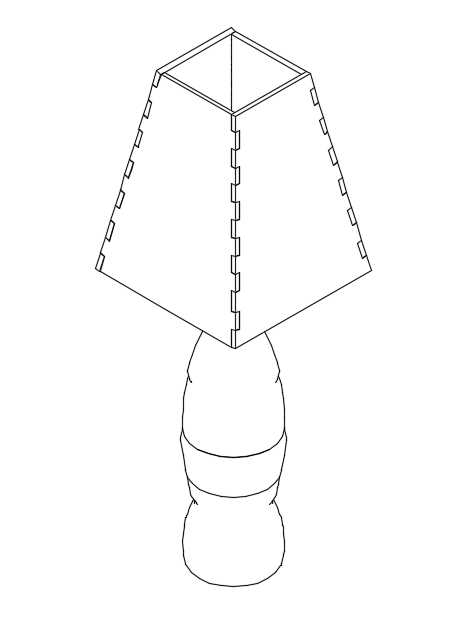

Le plan
La construction
l’abat jour

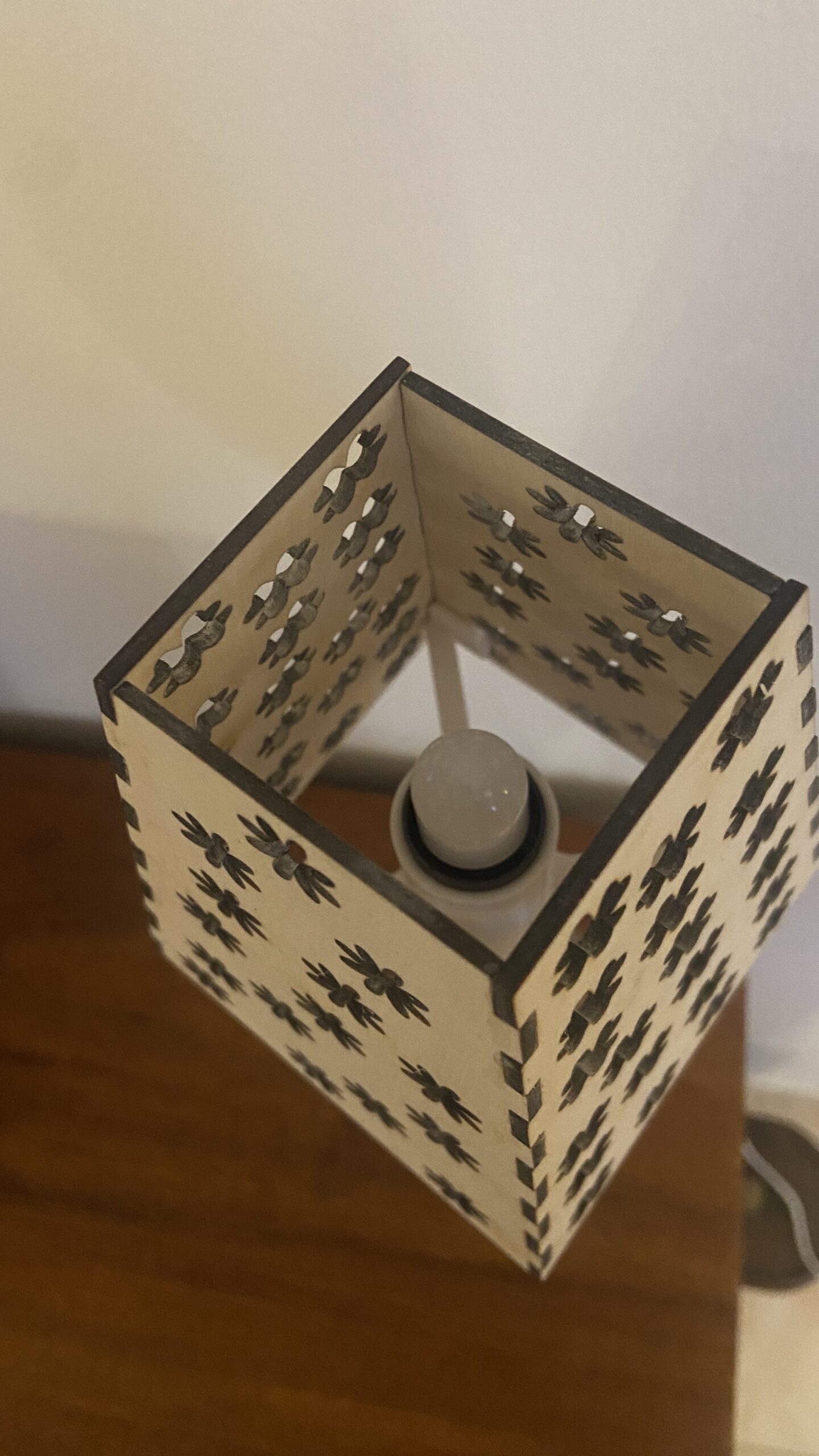

L’abat jour est constitué de 4 trapèzes, découpés avec une graveuse laser 5W, dans une plaque de contreplaqué de bouleau de 3mm d’épaisseur.
Vous trouverez le fichier svg, à l’échelle 1,dans ce fichier zip téléchargeable ici. Les 4 trapèzes sont sur une même plaque A4. Vous pouvez l’éditer avec le logiciel gratuit Inkscape par exemple et choisir vous même les motifs à découper sur les trapèzes qui laisseront passer la lumière. Pour information, vous trouverez un large choix de modèles gratuit sur ce site SVG SILSH
Le support de l’abat jour
Le support de l’abat jour est constitué de 2 pièces réalisées en impression 3D

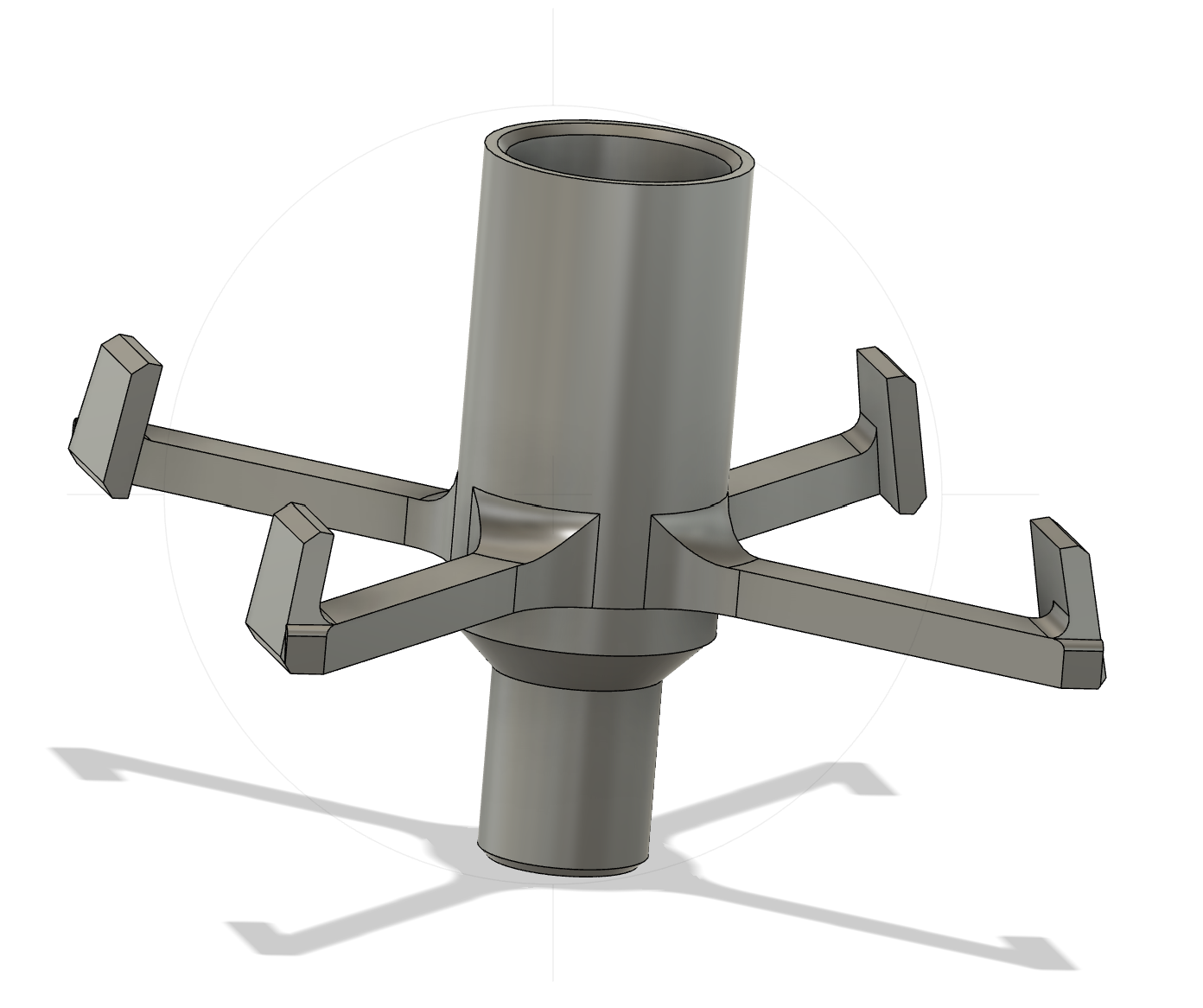

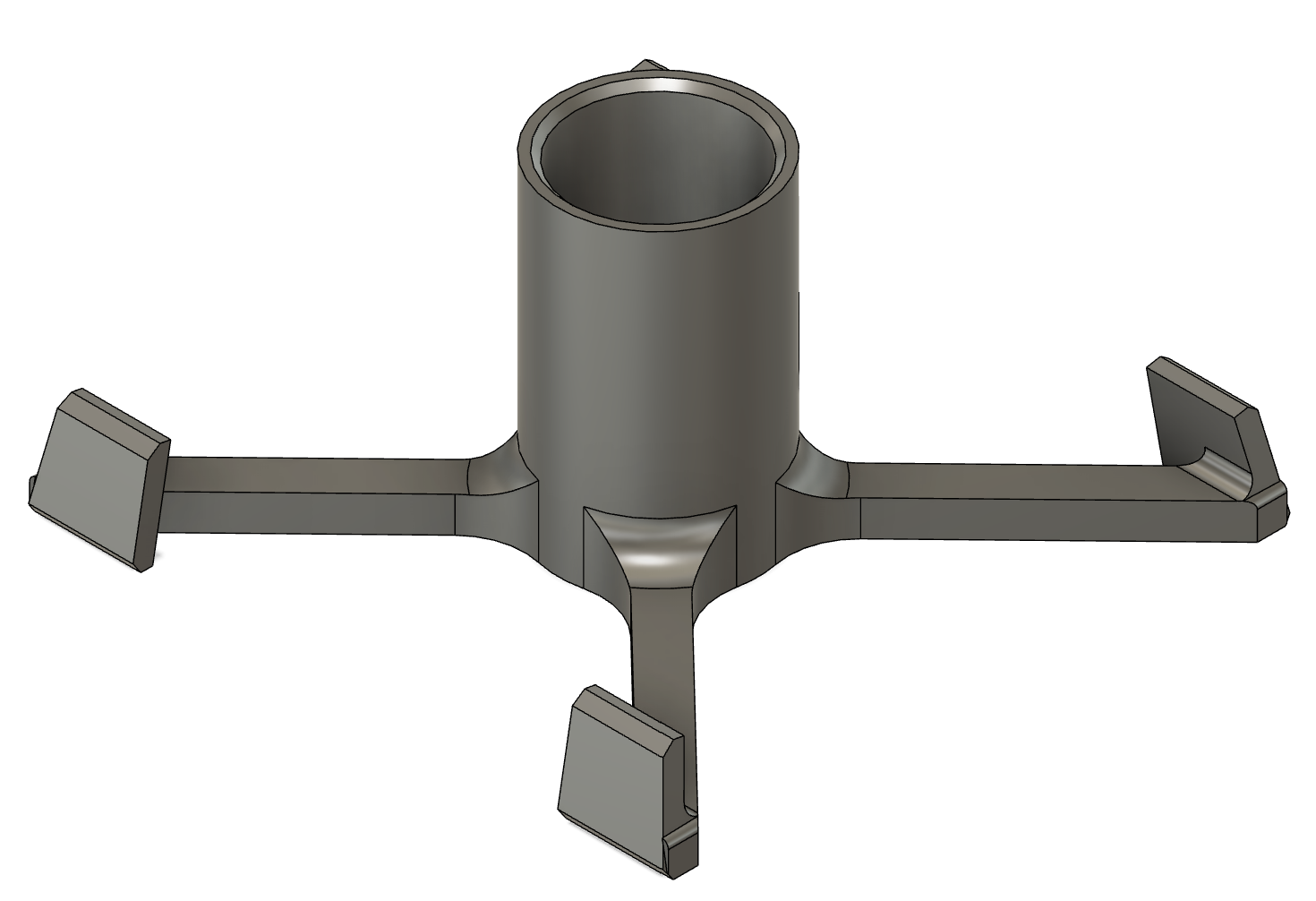

Pièce 1: Support

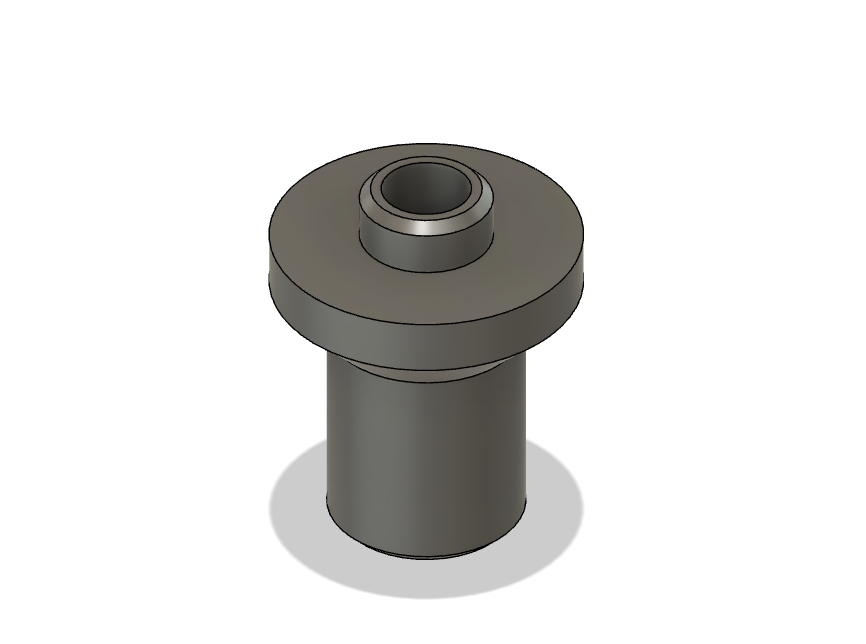

Pièce 2: Axe goulot
Pièce 1 + Pièce 2
La Pièce 2 s’emboite dans la Pièce 1 pour former un ensemble. Cette construction en 2 éléments permet d’imprimer en 3D sans avoir recours au support d’impression. Les pièces sont conçues pour que toutes les couches soient liées.
Les fichiers STL de ces 2 pièces sont téléchargeables ici.

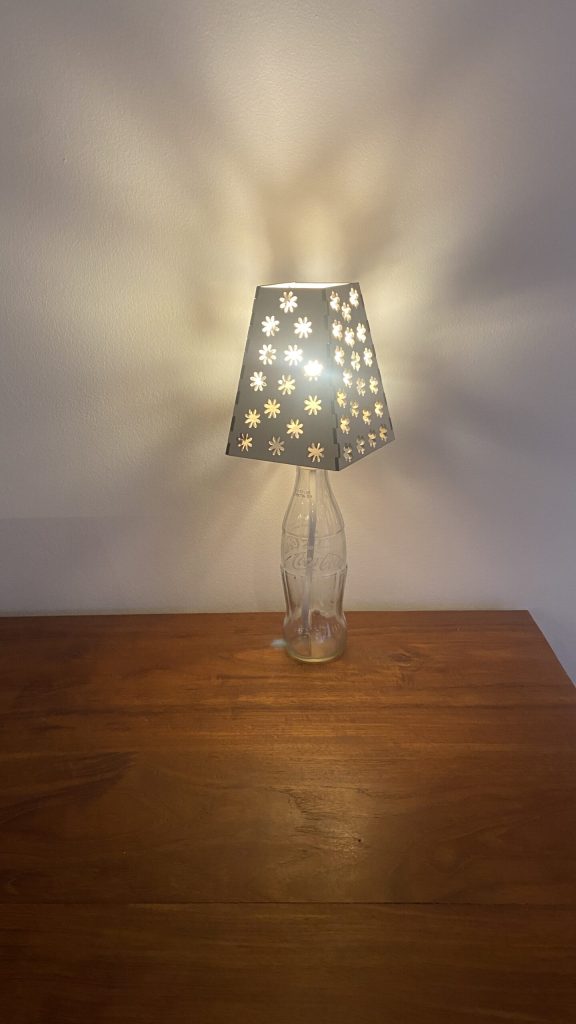

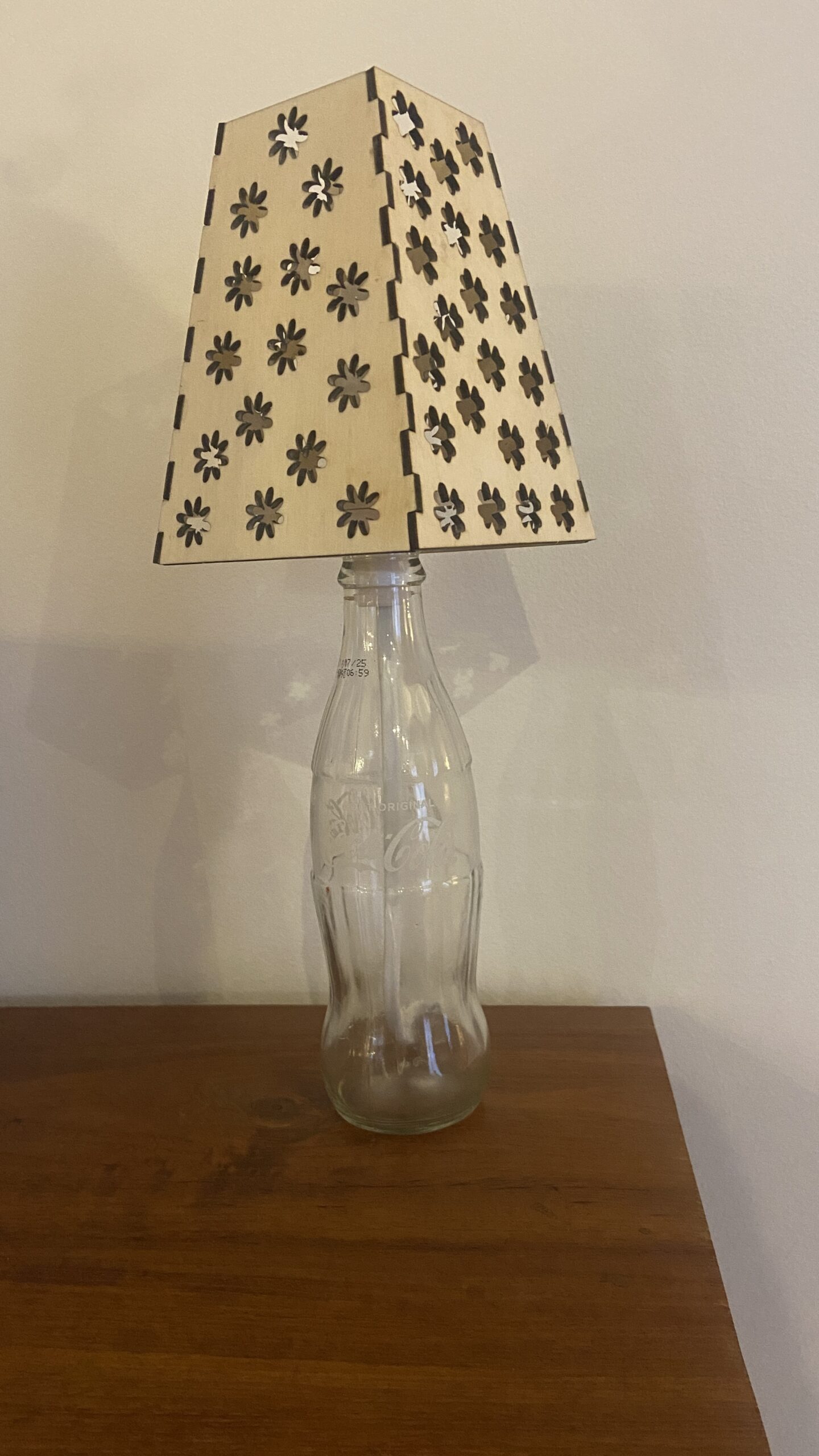

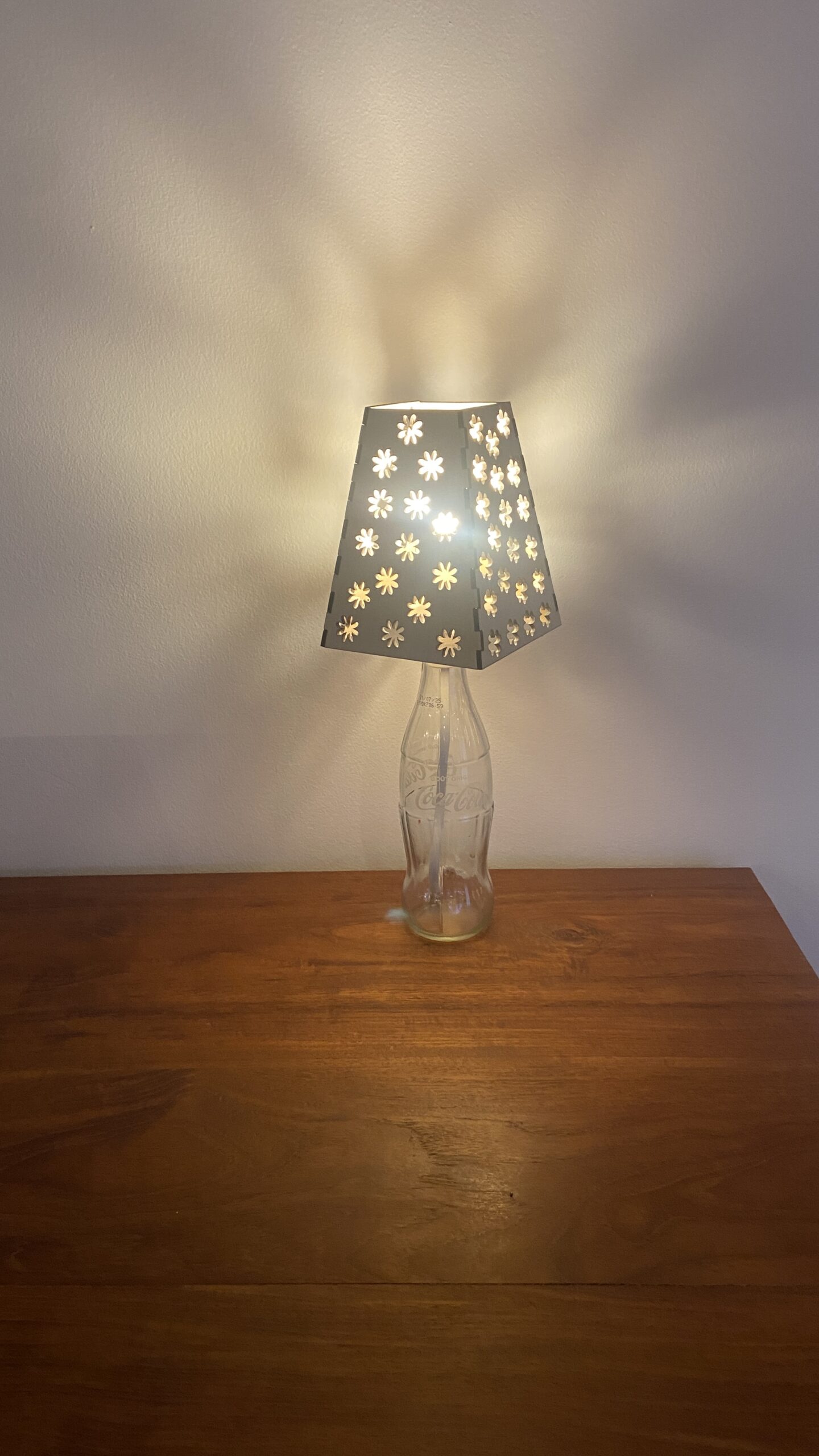

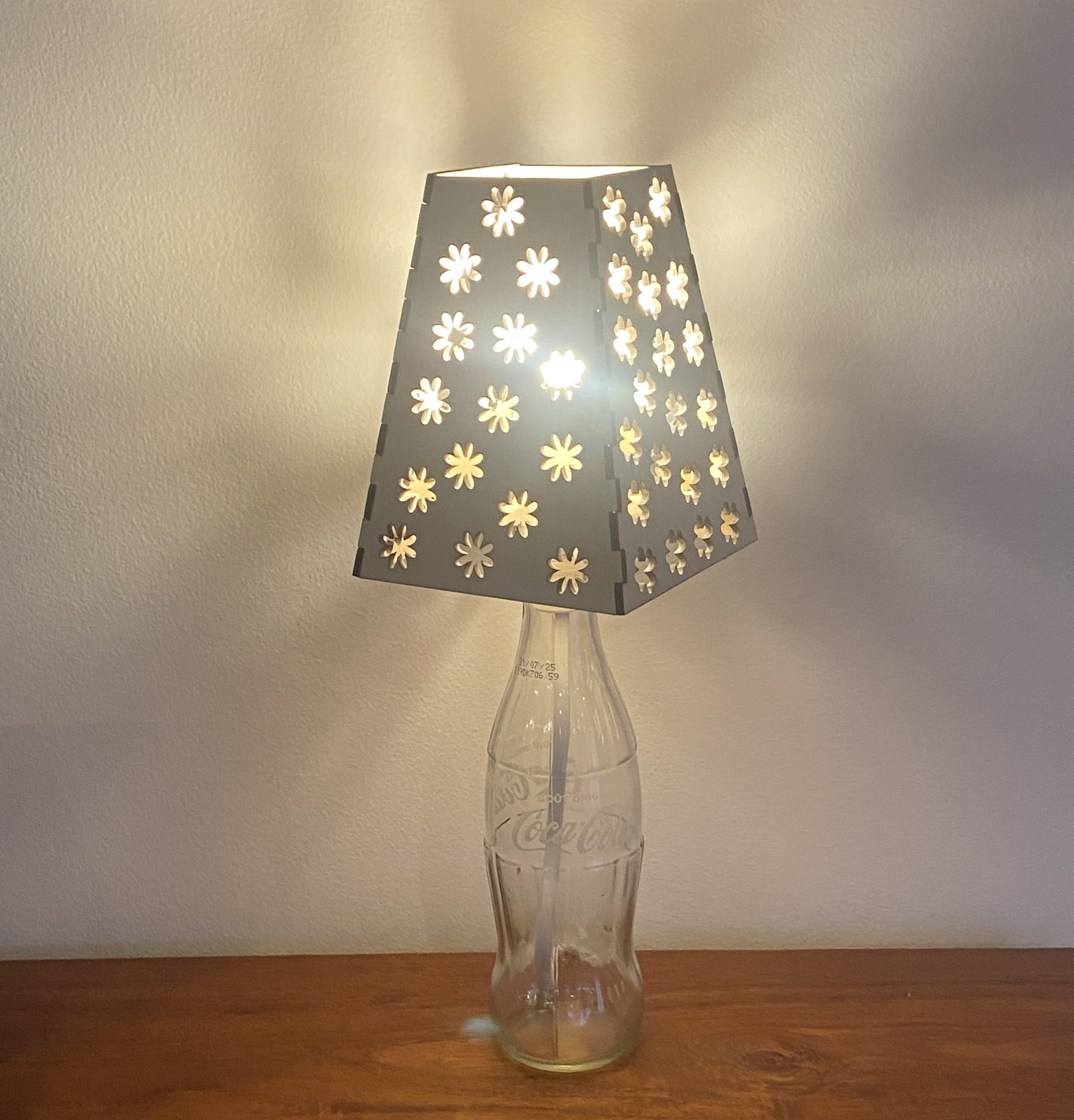

Le résultat
Si vous souhaitez des précisions supplémentaires, n’hésitez pas à les demander en commentant cet article.
